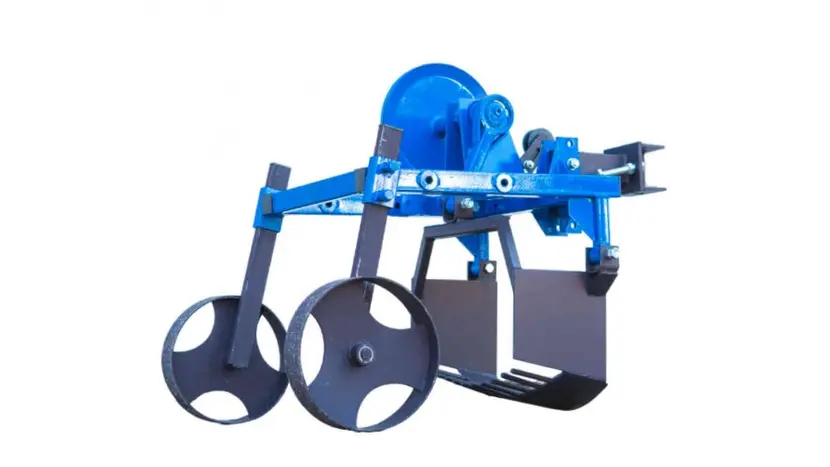

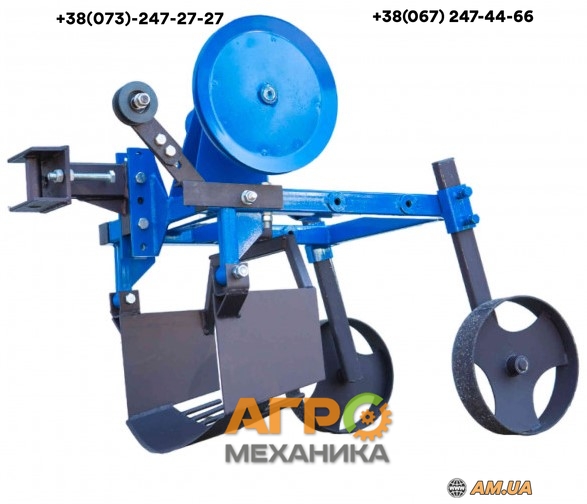

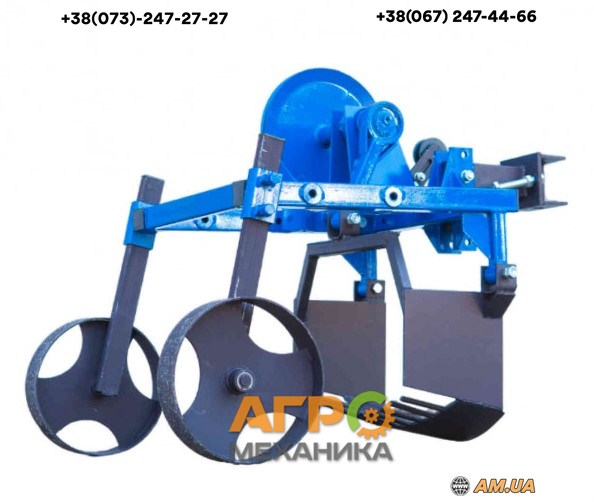

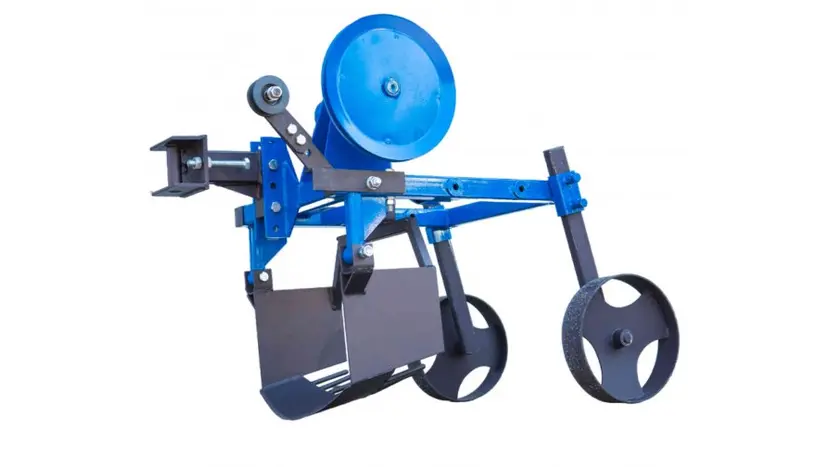

Часникокопалка до мотоблока (ЧК4)

Часникокопалка ЧК4 призначена для підкопування цибулі та часнику під час їх збору. Можливе використання ЧК4 і для збору інших цибулинних культур. Максимальна глибина розташування коренеплодів – 130 мм. Ширина міжрядь – 250-400 мм. За одне проходження часникокопалка підкопує два рядки.

Часникокопалка може агрегатуватися з важкими мотоблоками і мототракторами, зібраними на базі мотоблоків. Приводиться в дію через ремінну передачу від веденого шківа мотоблока. Шків, встановлений на вал приводу часникокопалки, має діаметр 270 мм. Положення шківа на валу перемінне, що дозволяє налаштувати співвісність шківів мотоблока і копалки. Для приводу використовується ремінь типу В. Необхідний натяг ременя забезпечує регульований натяжний пристрій.

Рама часникокопалки виготовлена зі сталевого профілю 50 × 30 × 3. Підрізання ґрунту під час збирання часнику чи цибулі здійснюється центральними та боковими ножами. Ножі часникокопалки доволі активні та працюють в протифазі. Зворотно-поступальний рух ножів забезпечують два ексцентрика. Стійки бокових ножів виготовлені зі сталевого профілю 40 × 20 × 3 мм. Ножі виготовлені із сталі 45. Центральний ніж, шириною 300 мм, проходить термічну обробку. Вісь центрального ножа, діаметром 20 мм, виготовлена зі сталі 45, термооброблена. Механізм приводу рухомих ножів – двоексцентриковий, ідентичний механізму, що використовується в механічних картоплекопалках нашого виробництва (ПП Крючков). Використання уніфікованого вузла, перевіреного часом, дозволило забезпечити високу надійність часникокопалки.

У комплект копалки для часнику ЧК4 входить причіпний пристрій, що забезпечує регулювання кута і висоти розташування часникокопалки відносно мотоблока чи мототрактора.
